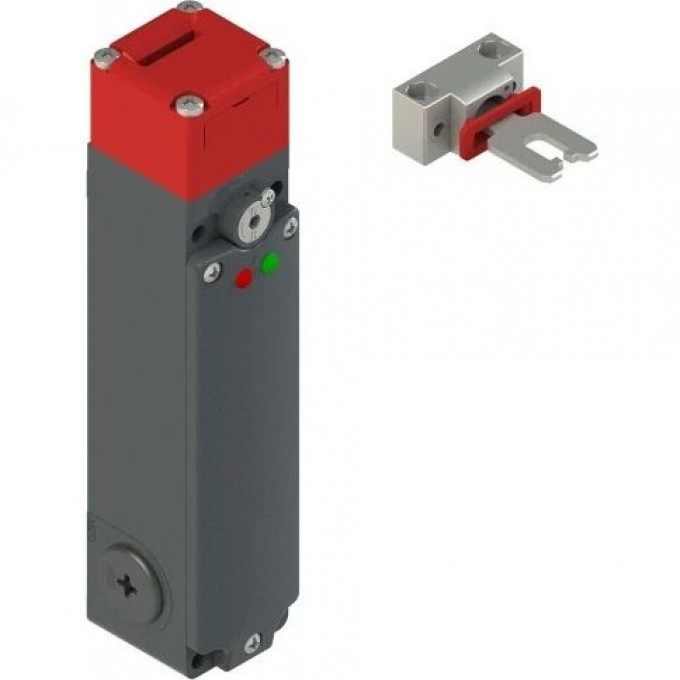

Защитный выключатель с соленоидом и актуатором PIZZATO серия FG, поворотная головка FG60PD1D0B-F28

Защитный выключатель Pizzato серии FG представляет собой электромеханическое устройство, предназначенное для контроля положения защитных ограждений и блокировки доступа в опасные зоны оборудования. Устройство оснащено соленоидом, который обеспечивает фиксацию привода в заблокированном состоянии при подаче питания. Модель выполнена в металлическом корпусе с тремя кабельными вводами стандарта M20x1,5, что обеспечивает удобство монтажа и подключения в промышленных условиях.

Техническая конструкция выключателя включает поворотную головку и контактный блок с конфигурацией 3НЗ (нормально-замкнутые), управляемые приводом, и 1НЗ, управляемый соленоидом. Устройство поддерживает принудительное открытие контактов, что является критически важным для систем безопасности. Работа соленоида осуществляется при напряжении 24 В переменного или постоянного тока. Метод работы D предусматривает блокировку привода при обесточенном соленоиде, что обеспечивает безопасность при отключении питания.

Устройство рассчитано на эксплуатацию в широком диапазоне температур от -25 °C до +60 °C и обладает степенью защиты IP67, что позволяет использовать его в условиях повышенной влажности и запыленности. Механическая износостойкость выключателя составляет 1 миллион рабочих циклов. Индикация состояния осуществляется с помощью встроенных светодиодов: одного зеленого и одного красного, которые подключаются согласно требованиям конкретной системы управления.

В комплект поставки входит универсальный актуатор VF KEYF28, необходимый для взаимодействия с механизмом выключателя. Коммутационные возможности устройства составляют до 6А при 120В переменного тока, до 5А при 250В переменного тока и до 3А при 400В переменного тока. При работе с постоянным током допустимые параметры составляют 3А при 24В, 0,7А при 125В и 0,4А при 250В.
